基質fr4 PCBプロトタイプ サーキット ボードの多層4つの層MOQ無し
基質fr4 PCBプロトタイプ指定
基質fr4のプリント基板
1.良質板
2.速い回転
3.強い工学surpport
4. SGS、ISO、UL、ROHS、IPC
生産の記述
|
-
単一味方されたPCB、両面PCB、多層PCBおよびPCBAを専門にされる。
-
物質的なタイプ:FR4、CEM-1の非ハロゲン、アルミニウム、高周波、94-V0、PI、高いTG
-
表面処理:HASL、LFの液浸の金、液浸の錫の銀、金指、OSP
|
|
|
|
|
|
項目
|
機能
|
1.Base材料
|
FR-4/高くTG FR-4/無鉛材料(ROHSの迎合的な)/
ハロゲン自由で物質的な/CEM-3/CEM-1/ /PTFE/ROGERS/ARLON/TACONIC
|
2.Layers
|
1-30
|
3.Finisedの内部/外の銅の厚さ
|
1-12OZ
|
4.Finished板厚さ
|
0.2-7.0mm
|
許容
|
板thickness≤1.0mm:+/-0.1mm
1
板thickness>2.0mm:+/-8%
|
5.Maxパネルのサイズ
|
≤2sidesPCB:600*1500mm
多層PCB:500*1200mm
|
6.Minコンダクターの線幅/間隔
|
内部の層:≥3/3mil
外の層:≥3.5/3.5mil
|
7.Min穴のサイズ
|
機械穴:0.2mm
レーザーの穴:0.1mm
|
鋭い精密:最初訓練
|
最初訓練:1mil
第2訓練:4mil
|
8.Warpage
|
板thickness≤0.79mm:β≤1.0%
0.80≤Board thickness≤2.4mm:β≤0.7%
板thickness≥2.5mm:β≤0.5%
|
9.Controlledインピーダンス
|
+/-5%
|
10. アスペクト レシオ
|
15:1
|
11.Min溶接リング
|
4mil
|
12.Minはんだのマスク橋
|
≥0.08mm
|
13.Plugging viasの機能
|
0.2-0.8mm
|
14. 穴の許容
|
PTH:+/-3mil
NPTH:+/-2mil
|
15.Outlineプロフィール
|
敗走Vカットの橋スタンプの穴
|
16.Surface処置
|
OSP:0.5-0.5um
HASL:2-40um
無鉛HASL:2-40um
ENIG:Au 1-10U''
ENEPIG:PB 2-5U'の『/Au 1-8U』 『
液浸の錫:0.8-1.2um
液浸の銀:0.1-1.2um
Peelableの青のマスク
カーボン インク
金張り:Au 1-150U''
|
17. Eテストのパスのパーセント
|
はじめて97%のパス、+/-2% (許容)
|
FQC物理的な実験室:信頼度試験
|
18.Certificate
|
ROHS UL ISO9001:2008年のIPC SGS
|
|
私達の装置
|
1.Drilling研修会
|
鋭い機械の4つの穴あけ工具:4セット
鋭い機械の2つの穴あけ工具:2セット
|
2. 写真の計画の研修会
|
イスラエル「ORBOTECH」の写真の作図装置
|
3.AOI
|
AOI機械
|
4.IPQC
|
「オックスフォード」のCMI 700銅の厚さのテスター
|
5.Impedanceテスト
|
米国「Tektronix」DSA 8200のインピーダンス テスター
|
6.Outline研修会
|
CNCの旅程機械:7セット
角度切断機械
Vカットの機械
|
7.Testing研修会
|
X-600を越えて下さい:2sets
WTD FT-2808:5sets
WTD HV300:1set
|
8.X光線
|
レントゲン撮影機
|
|
受諾可能なファイル形式
|
GERBERファイル、PROTELシリーズは、シリーズ、力PCBシリーズ、AutoCADシリーズにパッドを入れます。
|
|
|

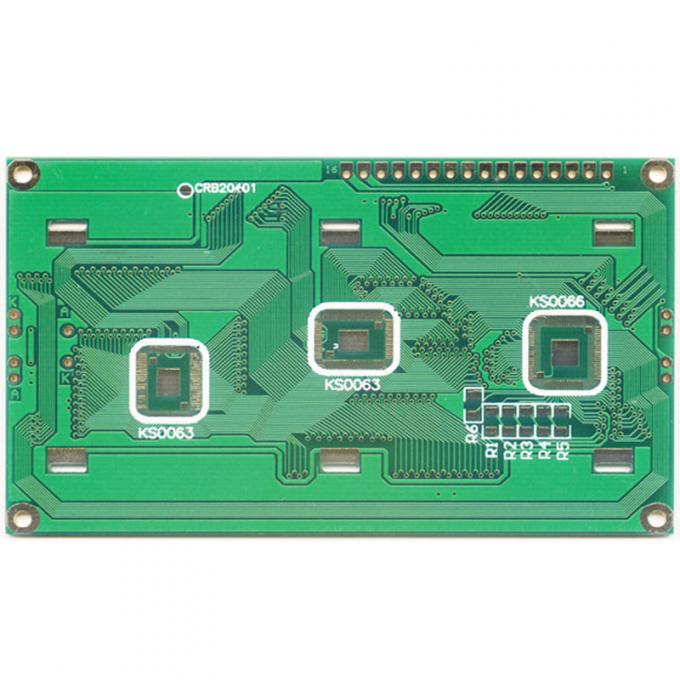

PCB映像
